康派克以半导体封装领域的先进方案见长，提供一系列按行业严苛需求打造的晶圆盒（典型如 大尺寸亚克力 VR 板）。这些盒子在存储与运输中守护娇弱晶圆与基板，发挥关键作用。以下深入解析康派克晶圆盒如何在保护与保存半导体材料上表现出色。

先进科技带来出色防护

康派克晶圆盒采用其专有康派克真空释放（VR）技术——与 VR 托盘一脉相承的标志性特性。该技术对维持 75 毫米至 450 毫米尺寸晶圆的完整至关重要。不同于传统包装，康派克的 VR 板在平板上采用独特的凝胶与网格表面，无需直接接触敏感表面即可缓冲并固定晶圆。VR 板提供棕色酚醛（C）或透明亚克力（T）材质，精工细作，防止表面接触或边缘冲击造成的损伤——这对 InP、GaAs、AFM 与 MEMS 等娇弱基板尤为关键。无论搬运整片晶圆还是贴膜框架上的已划切组件，康派克晶圆盒都在供应链全程提供理想防护。

按需定制的选项

康派克的优势之一，是按客户具体要求定制晶圆盒。在晶圆尺寸与搬运规格多样的行业中，这种灵活性必不可少。康派克不仅提供标准尺寸，也设计制造定制晶圆盒以适配独特尺寸与配置。客户可依作业需求，在导电黑（C）或透明（T）存储盒之间选择。此外，康派克提供网格、公司标识等定制印刷，将品牌与识别需求无缝融入包装。

半导体行业的广泛应用

康派克晶圆盒在多个半导体领域应用广泛，尤其适用于须将晶圆物理接触降至最低的环境。在研发场景中，材料完整可直接影响实验结论，康派克晶圆盒以无接触固定守护研究用晶圆的可靠。

创新的真空释放技术

康派克以真空释放（VR）板开创包装技术突破，其功能近似真空托盘。这些板专为稳妥固定 InP 晶圆、GaAs 晶圆、MEMS 晶圆与 AFM 晶圆等极娇弱或超薄器件而设计，在固定高价值基板、提供出色防护、保障供应链完整上表现优异。

规格与定制选项

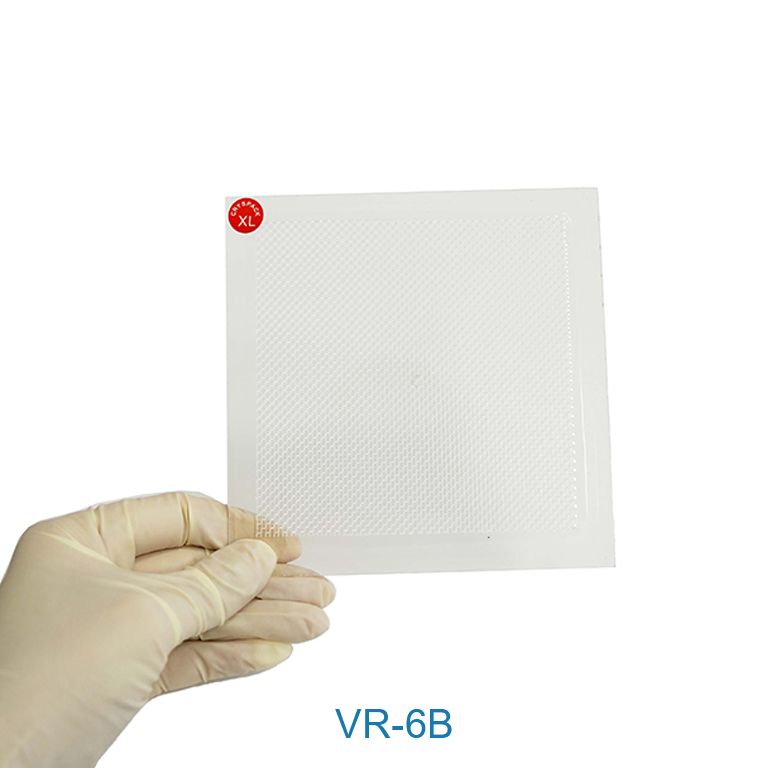

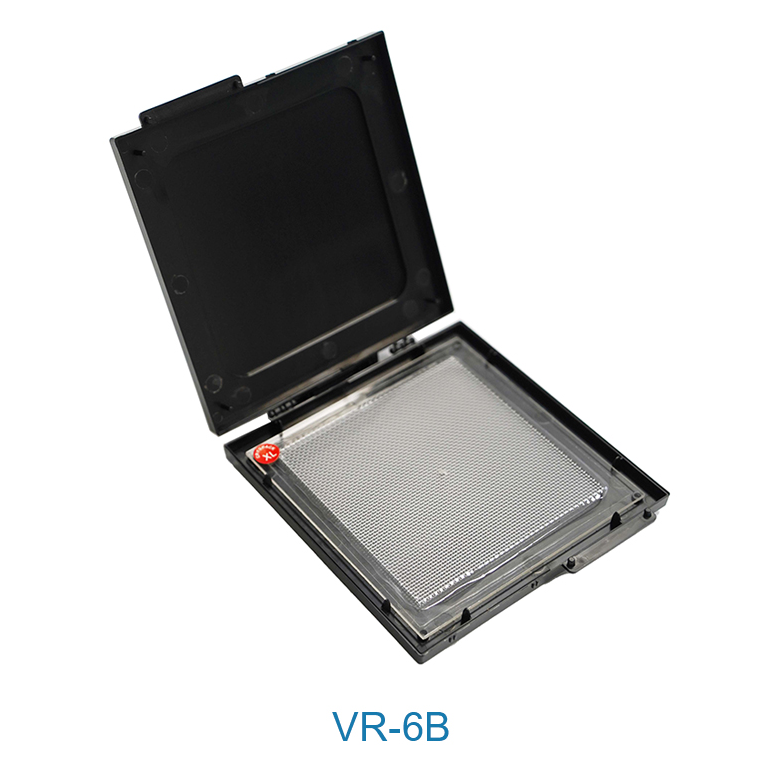

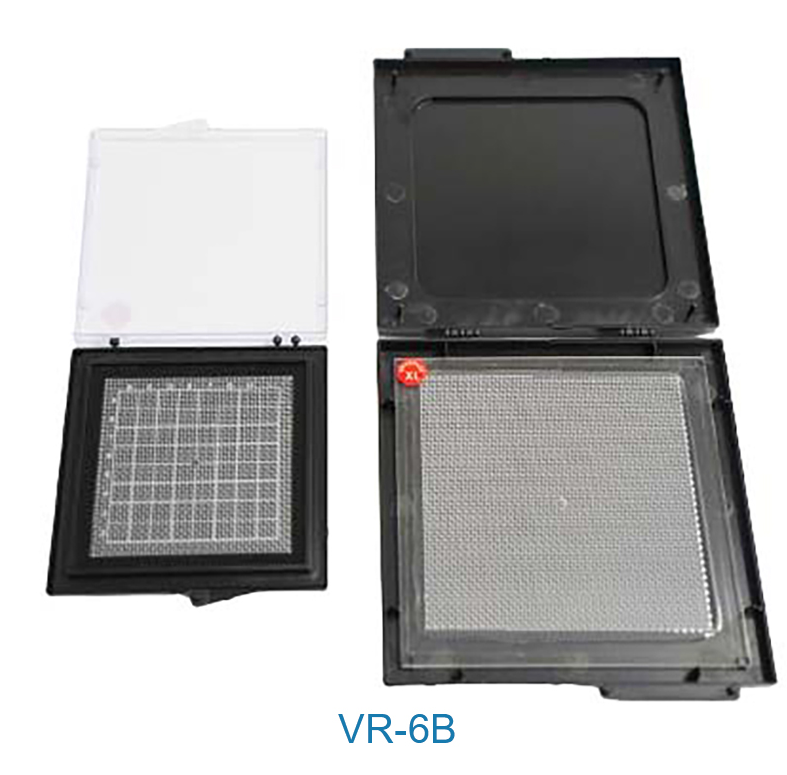

康派克 6 英寸×6 英寸晶圆/大尺寸亚克力晶圆盒，提供一系列适配多元行业需求的规格：

尺寸与标准：提供 5 英寸与 6 英寸托盘，遵循 JEDEC 标准。
保持力等级：提供 XL、L、M、H、HH 等多种凝胶粘附等级，适配不同基板需求。
网格几何：标准网格 16，并可按需提供 33、76、103、137、195 等规格。
材料与定制：以透明亚克力制造，可定制印刷图案以契合品牌或识别需求。

跨行业应用

康派克 VR 板的适用性横跨若干关键行业：

半导体行业：在精度与可靠性至上的半导体行业，康派克 VR 板发挥关键作用，保障砷化镓（GaAs）与磷化铟（InP）等娇弱晶圆在运输与加工中结构完整不受损，对维持良率、降低损伤晶圆带来的生产成本至关重要。
光电子：激光、LED 与光学传感器等光电子器件常依赖晶圆级封装维持性能标准。康派克的 VR 板以稳妥固定守护这些娇弱晶圆，支撑光电子制造的效率与品质。

电信领域

在电信领域，对高速数据传输与可靠网络基础设施的需求与日俱增，康派克的 VR 板助力制造 MEMS（微机电系统）等先进组件。这些组件对从光开关到信号处理设备的应用至关重要。通过守护 MEMS 晶圆在运输与装配中的安全，康派克提升了电信设备的可靠性与寿命，支撑行业成长与创新。

康派克 VR 板的优势

康派克 6 英寸×6 英寸晶圆/大尺寸亚克力晶圆盒，相较传统包装具多项明显优势：

增强防护：VR 板对物理冲击与振动提供出色防护，守护娇弱基板在运输与搬运中免受潜在损伤。
定制能力：凭借定制印刷图案与多种网格几何的选项，康派克让客户能按具体作业与品牌需求量身打造 VR 板。
成本效益：通过减少损伤晶圆、提升良率，康派克的 VR 板为半导体制造与其他高科技行业带来整体成本节约。

结语：选择康派克，获得出色晶圆包装

总而言之，康派克凭借创新的晶圆盒在半导体封装行业脱颖而出，其产品运用先进的康派克真空释放（VR）技术。这些盒子专为守护娇弱晶圆与基板而设计，保障它们完好、就绪地抵达目的地。凭借定制选项、稳健防护与对可持续的承诺，康派克持续成为需要可靠半导体包装方案企业的可信伙伴。无论您在研发中处理 InP 晶圆，还是在大批量生产中搬运大尺寸基板，康派克都能提供契合需求的稳妥方案。
