你可曾思考过，如何在运输精密半导体晶圆时做到零损伤？作为现代电子产品的基石，晶圆脆弱、昂贵，且在搬运与运输过程中极易受损。保障其得到妥善保护，对半导体行业的运转效率至关重要。然而，诸如华夫格托盘（waffle pack）等传统包装方式，往往难以提供必要的保护。本篇将深入探讨晶圆运输当前面临的挑战，以及创新方案——如康派克的晶圆容器——如何正在革新整个行业。

半导体晶圆的运输挑战

裸片尺寸不断缩小，脆弱性日益增加

随着半导体技术不断进步，裸片尺寸持续缩小，其厚度如今常以数十微米计。尽管这带来了性能与集成度的提升，但这种微型化也为晶圆的安全运输与搬运带来了全新挑战。为较厚晶圆设计的传统包装方式（如华夫格托盘）已不再够用。裸片迁移——即裸片在运输途中从一个格栅槽移至另一个——所带来的风险，已成为一个代价高昂且令人头疼的问题。

这一现象被称为 COOP（元件脱离格栅槽），会引发若干问题：

碰撞导致的裸片损伤： 当裸片发生迁移，它们可能相互碰撞、摩擦或弹跳，从而导致崩边或划伤。

方位错误： 裸片可能发生翻转或卡在格栅槽之间，导致自动化搬运系统出现差错。

昂贵的返工与延误： 未被察觉的裸片迁移可能导致装配缺陷，需要付出高昂的返工与故障排查成本。

传统晶圆包装系统诞生于半导体裸片更厚、更坚固的时代。更薄、更脆弱晶圆的出现，要求采用全新的包装思路，以防止运输途中出现代价高昂的损伤。

传统华夫格托盘的局限

传统华夫格托盘尽管应用广泛，却日益难以适配现代半导体裸片。由于无法适应更小、更薄的晶圆，运输过程中便会浮现若干问题：

裸片保护不足： 旧式包装专为较厚晶圆设计，因此更薄的裸片无法被稳妥固定，从而导致裸片迁移。

盖体翘曲与变形： 华夫格托盘盖体所用材料（如聚丙烯或聚碳酸酯）极易翘曲，尤其受压时更甚。这种翘曲为裸片创造了逃逸通道，增加了 COOP 的风险。

静电放电（ESD）： 传统包装往往缺乏足够的静电放电防护，而这正是敏感半导体元件面临的重大风险因素。

裸片迁移的根由多种多样，包括盖体翘曲、操作失误，以及用于固定托盘的卡扣磨损。若缺乏全面的解决方案，制造商将面临因元件受损、设备利用率下降以及额外质检流程带来的成本上升。

更新晶圆容器的必要性

传统包装为何需要升级

随着半导体裸片日益脆弱，对更新包装方案的需求比以往任何时候都更为迫切。传统华夫格托盘已被证明在多方面存在不足：

结构性局限： 华夫格托盘的设计未能随晶圆技术同步演进，在保护层面留下了关键缺口。

搬运风险上升： 开合华夫格托盘可能引发裸片位移，造成进一步损伤。

检验耗时： COOP 增加了运输后检验的需求，进而推高人工成本、造成生产延误。

更先进晶圆的涌现，要求一套现代化的包装系统，能够在从制造商到终端用户的整个供应链中，对裸片实施全程保护。

晶圆容器方案：如何破解关键难题

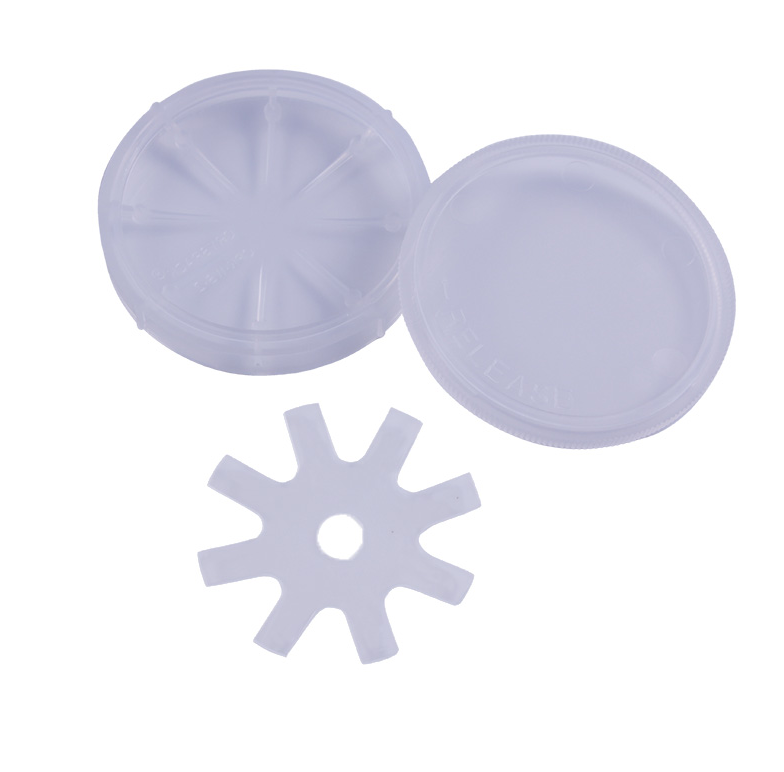

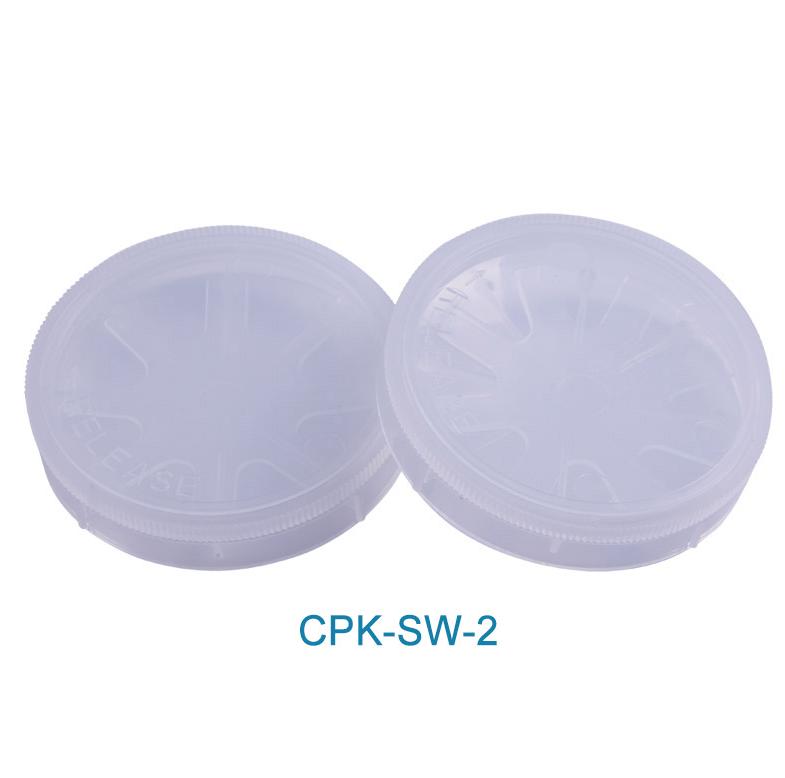

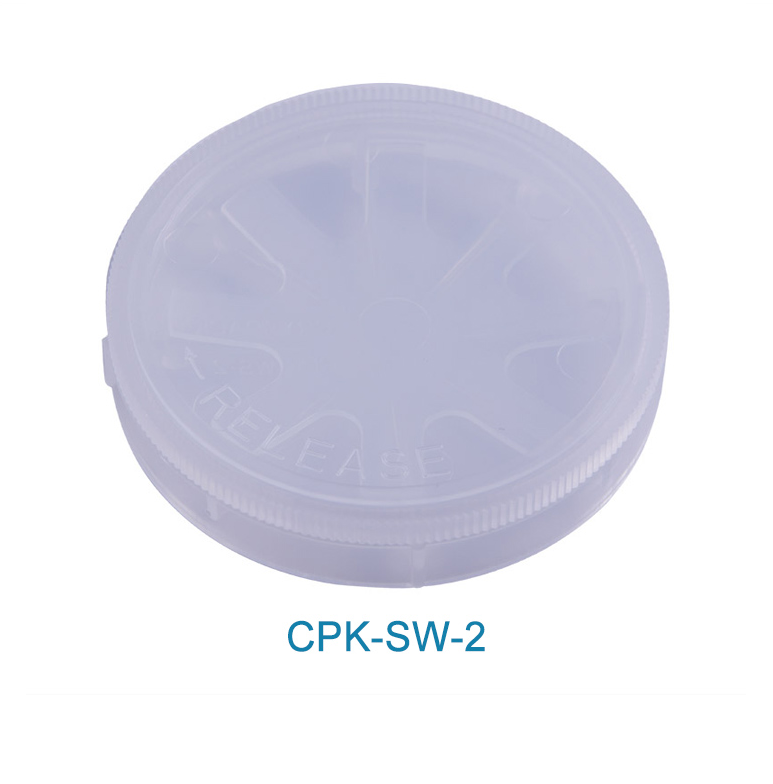

作为精密包装方案的领军者，康派克以创新晶圆容器设计回应了这些挑战 。这些容器采用前沿材料打造，专为化解传统系统的薄弱环节而设计。以下便是它们如何解决晶圆运输中所面临关键难题的方式：

每片晶圆的安全封装： 康派克的晶圆容器保障每片晶圆都被充分固定，防止裸片迁移。容器采用专门设计，在装箱、运输与拆箱过程中将每枚裸片稳稳就位。这最大限度地降低了 COOP 风险，减少损伤以及对昂贵返工的需求。

强化防护材料： 容器采用低释气、静电耗散型聚氨酯泡棉，并整合了行业认可的中间隔层材料。这种构造不仅保护晶圆免受物理损伤，更能屏蔽静电放电（ESD）——半导体运输中常见的问题。

防翘曲与均匀压缩： 康派克设计中最显著的改进之一，是引入了全新的卡扣系统，可对盖体整个周缘实现均匀压缩。这种紧密密封保障即便托盘翘曲，也不会为裸片留下逃逸通道。其材料与设计还能防止盖体与托盘在运输途中发生变形。

现代晶圆容器的优势

降低制造成本，提升效率

通过消除裸片迁移风险，康派克的晶圆容器得以从多个方面帮助企业降低制造成本：

更少的元件损伤： 坚固的设计防止晶圆受损，减少返工需求，并节省替换零件的成本。

优化的生产流程： 缺陷更少、停机更短，生产线得以更高效运转，从而实现更高的设备利用率与更快的生产节拍。

强化的质量控制： 运输后检验的需求被降至最低，使制造商能将资源集中于增值工序。

优化搬运与运输

康派克的晶圆容器以易搬运、易运输为设计宗旨。紧凑轻盈的形制便于节省空间的存储，并提升运输效率。安全的盖体保障晶圆在整个旅途中始终就位，无需频繁检查或调整。

此外，这些容器用途广泛，不仅能存储与运输半导体晶圆，还可容纳蓝宝石载板、镀金器件等其他敏感元件。这种灵活性使之成为涉足光学、电子与半导体行业企业的理想之选。

ESD 防护与行业标准合规

康派克晶圆容器的一大突出特性，便是其静电放电（ESD）防护。容器所用材料均依据 ANSI/ESD 标准进行测试，保障敏感晶圆在运输途中免受静电放电侵扰。这对高价值半导体元件尤为关键——哪怕最微小的 ESD 事件也可能对其造成损伤。

此外，康派克的容器符合欧盟 ROHS 与 REACH 认证标准，不仅满足行业法规要求，更兼具环保特性。

康派克：引领晶圆包装的未来

康派克 已成为可靠的创新包装方案供应商，提供薄膜盒、凝胶自粘盒、真空释放托盘与真空释放盒等方案，服务海内外逾 1000 家客户。其对品质与创新的承诺，在先进的晶圆容器设计中显露无遗——这些设计正应对着当今半导体行业所面临的紧迫挑战。通过提供定制服务与可靠产品，康派克保障客户能够安全运输哪怕最脆弱、最贵重的半导体元件。

结语

半导体晶圆日益提升的复杂度与脆弱性，要求运输与存储方式必须革新。传统华夫格托盘已不足以满足现代制造工艺的需求。康派克的晶圆容器提供了解决之道——带来出色保护、ESD 安全保障与高效搬运。对于希望降低成本、减少损伤、提升生产效率的企业而言，康派克的创新容器正是其在高速发展的半导体行业保持优势的关键。
