晶圆容器是专用的存储与运输方案，专为守护 75 毫米至 450 毫米尺寸的娇弱半导体晶圆与基板、免于物理损伤与污染而设计。在须避免接触晶圆顶面或边缘的应用中——如贴膜框架上的已划切晶圆、InP 与 GaAs 等薄型高价值基板、AFM 与 MEMS 晶圆——这些容器必不可少。

康派克与晶圆容器方案

康派克作为该行业的专业供应商，以提供创新的晶圆容器方案见长。其产品精工打造，保障理想防护与洁净，融合先进材料与特性以回应半导体行业演进的需求。康派克对品质、定制与可持续的承诺，使其成为需要可靠高效晶圆搬运方案机构的可靠伙伴。

什么是晶圆容器

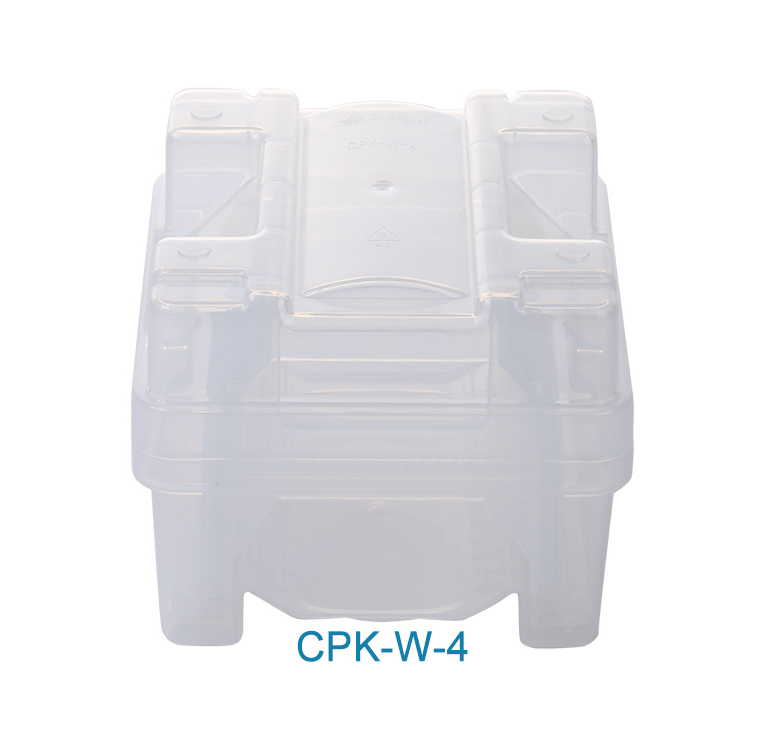

晶圆容器（特指大尺寸 VR 板）在半导体行业必不可少。这些容器专为处理 75 毫米至 450 毫米的完整或局部晶圆与基板而设计。鉴于这些材料的娇弱本质，在搬运与运输中避免接触顶面或边缘至关重要。晶圆容器服务于贴膜框架上已划切晶圆，以及 InP 晶圆、GaAs 晶圆、AFM 晶圆与 MEMS 晶圆等薄型高价值基板的搬运。

康派克是这些晶圆容器的知名供应商，以该领域的创新方案著称。

守护娇弱晶圆的重要性

防止搬运中损伤

晶圆（尤其用于先进技术的）极为娇弱。任何与表面或边缘的直接接触，都可能造成划痕、崩缺或彻底碎裂。对用于高频与光电子应用的 InP（磷化铟）与 GaAs（砷化镓）等基板，此点尤为真切。晶圆容器通过无接触稳妥固定晶圆来防止此类损伤，从而保障搬运全程的完整。

保障洁净与污染控制

晶圆搬运的另一关键层面，是维持洁净。即便最微小的颗粒，也会严重影响微电子与纳米技术所用晶圆功能。……

晶圆容器的应用

半导体制造

在半导体制造流程中，晶圆经历刻蚀、掺杂与成膜等多阶段处理。贯穿这些阶段，维持晶圆完整至关重要。康派克的晶圆容器保障晶圆免于物理损伤与污染，从而提升最终半导体器件的良率与表现。

研发

在研发场景中，晶圆常作实验之用。这些晶圆可能尺寸非标或由特殊材料制成，须特殊处理。康派克灵活的晶圆容器可按不同晶圆尺寸与材料定制，为研究人员提供有效实验所需的灵活性与防护。

定制与适配

贴合具体需求的方案

康派克理解不同应用有独特要求，因而提供可按具体需求定制的方案。无论是调整容器尺寸、所用材料类型，还是加入额外防护特性，康派克都与客户紧密协作，提供量身方案。

与自动化系统集成

在现代制造设施中，自动化在提升效率、降低人为失误上扮演重要角色。康派克的晶圆容器设计为兼容自动化搬运系统。这一集成保障晶圆处理各阶段间的无缝过渡，最大限度降低人工搬运所致的损伤风险。

以先进材料前瞻布局

随着半导体行业持续演进，晶圆制造所用材料也在进步。康派克通过持续研究并融入先进材料，立于这些趋势之前，保障方案始终契合行业前沿需求。

如需了解或订购康派克晶圆容器（如 硅晶圆载具），请联系：电话 +8659187725779，或邮件联系。
