运输娇弱器件:芯片凝胶包装——半导体行业的理想之选

2024-06-20

运输娇弱器件:芯片凝胶包装——半导体行业的理想之选

将娇弱的半导体芯片从晶圆厂无损、无污染地运抵制造商,是一项复杂挑战。康派克推出的芯片凝胶包装革新了这专业程,保障芯片以完好状态抵达,免于微粒、残留与机械损伤。本文探讨芯片行业面临的挑战,以及康派克创新凝胶包装方案如何回应这些需求。

芯片运输中的挑战

2.1 防止损伤

维持芯片状态

半导体行业要求芯片以离开晶圆厂时的确切状态抵达制造商。即便微小的损伤,也可能使一颗芯片报废,招致可观的财务损失。保障芯片免受可能令娇弱组件碎裂或破裂的物理冲击,举足轻重。

避免物理接触

半导体芯片的娇弱本质,意味着其与任何表面(包括器件载具的顶部或侧面)的接触,都可能造成损伤。芯片须在不直接接触的情况下被稳妥固定,以避免划痕或其他物理伤害。

保障稳妥放置

在运输途中,芯片会受到各种外力而晃动、移位。一种能将芯片稳妥固定的可靠方法,对防止可能造成物理损伤的位移至关重要。

2.2 防止污染

释气关切

用于固定与运输芯片的材质,不得释放气体——这一过程称为释气。释气会在芯片上沉积不需要的残留,可能损害其功能,并在鉴定流程中引发污染。

微粒残留

微粒与残留会干扰芯片上的娇弱结构,导致运行中的失效。保障器件载具不在芯片上留下任何微粒或残留,对维持其完整至关重要。

洁净室标准

芯片常在洁净室环境中制造与处理,以防污染。运输方法须与这些严苛的洁净标准一致,以维持芯片从晶圆厂到制造商的完整。

2.3 与既有流程的兼容性

标准尺寸器件载具

晶圆厂与制造商需要遵从行业标准的器件载具尺寸。这一兼容性保障载具可融入既有的裸片处理流程,无需大幅改动。

流程集成

运输方案须与制造商既有的工艺夹具无缝集成。这一集成将中断降至最低,保障从运输到制造阶段平稳过渡。

产能需求

满足产能需求是另一关键层面。方案须容纳每载具所需的器件数量,并符合晶圆厂设定的年度运输量规格。

运输娇弱器件:芯片凝胶包装——半导体行业的理想之选

康派克的芯片凝胶包装方案

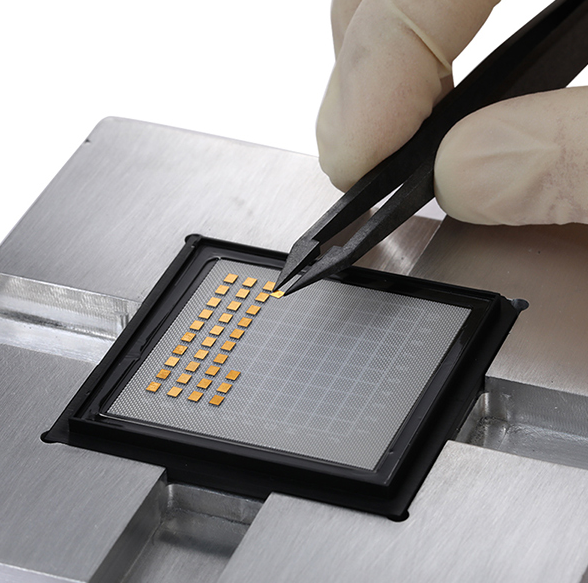

3.1 创新的凝胶涂层托盘

专有凝胶材质

康派克开发了一种用于涂覆托盘的专有凝胶材质。这一材质提供恰到好处的固定力,在不致损伤或留残的情况下,将娇弱芯片固定就位。

无凹槽设计

凝胶涂层托盘的无凹槽设计,免去了独立分区的需要,降低了插入与取出过程中的机械损伤风险。这一设计也简化了装载与卸载流程。

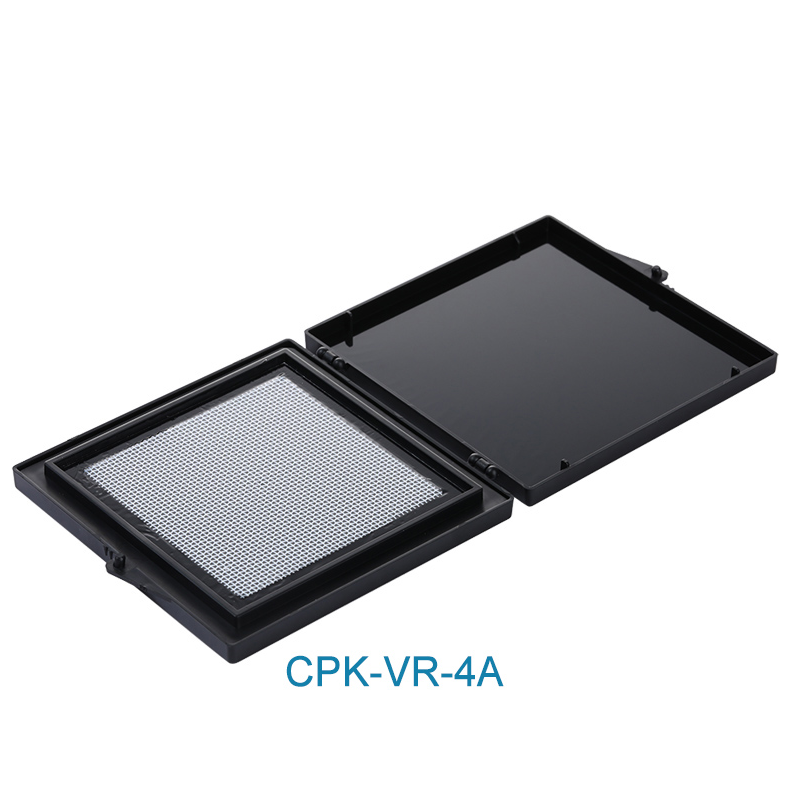

铰链盒防护

芯片凝胶包装的托盘存放于一个塑料铰链盒内,提供额外一层防护。铰链盒防止灰尘与污染物触及芯片,保障其在运输中处于受控环境。

3.2 保障芯片安全

稳妥的固定力

凝胶涂层托盘的固定力经过精细调校,以在运输中锁紧芯片。这一特性保障芯片不移动、不相互接触或与托盘接触,防止物理损伤。

无污染的环境

专有凝胶材质被设计为不释气、无微粒残留。这一品质维持了无污染的环境,对守护芯片完整至关重要

应对运输的稳健设计

凝胶包装方案的稳健设计,保障它能经受运输的严苛。铰链盒与凝胶涂层托盘的组合,抵御冲击与振动,进一步守护芯片。

3.3 与制造无缝集成

与标准载具兼容

康派克的方案遵从行业标准的载具尺寸,保障与制造商既有搬运设备兼容。这一兼容性便于融入生产线。

按客户需求定制

凝胶包装方案可按客户规格定制,包括每托盘器件数量与年度运输量。这一定制保障方案契合特定作业需求。

精简供应链

通过提供可靠而高效的运输方法,康派克的凝胶包装方案精简了供应链流程。制造商得以专注生产,而无需担忧运输途中的芯片损伤或污染。

芯片凝胶包装方案对行业的益处

4.1 改善芯片品质

增强的可靠性

芯片凝胶包装方案保障芯片以离开晶圆厂时同样的完好状态抵达目的地。这一可靠性减少了缺陷芯片的数量,提升了整体产品品质。

更高的良率

通过防止损伤与污染,凝胶包装方案助力芯片生产取得更高良率。制造商经历的损耗更少,带来盈利与效率的提升。

一致的表现

采用凝胶包运输的芯片,因免于损伤与污染而维持其性能特征。这一一致性对智能手机等高性能器件的应用至关重要。

4.2 节约成本

减少浪费

受损或被污染芯片的减少,转化为制造商可观的成本节约。更少的浪费意味着更高效的资源利用与更低的生产成本。

最小化停机

凝胶包装方案的可靠性,将检验与更换受损芯片相关的停机降至最低。这一效率让生产线平稳运行,减少作业中断。

精简物流

与既有工艺夹具及标准载具尺寸的兼容性,简化了物流、减少了对专用设备的需求。这一标准化进一步降低了供应链的成本与复杂度。

4.3 环境益处

可持续材质

康派克芯片凝胶包装所用材质,被设计为环境友好,为半导体行业的可持续努力贡献力量。

可复用性

凝胶包的稳健设计允许多次使用,减少了对一次性包装的需求,降低整体环境影响。

减少污染

通过防止污染,凝胶包装方案减少了对可能涉及刺激性化学品的额外清洁流程的需求。这一减少,促成了更清洁、更可持续的制造流程。

结语

康派克的芯片凝胶包装方案,回应了半导体行业在运输娇弱芯片时面临的紧要挑战。通过防止损伤与污染、保障与既有流程的兼容,并提供高性价比、环境友好的方案,康派克为芯片运输树立了新标准。作为智能手机供应链的关键组成,这些凝胶包保障芯片以完好状态抵达目的地,随时可融入最新的技术创新。
