在存储与运输娇弱半导体芯片与微电子器件时，容器的选择对组件的安全与完整至关重要。市场上的两大主流选项，是 GelPak 芯片载具与康派克芯片载具。本文从材料结构、芯片防护机制与复用性三个维度，对两者做深入对比。

材料与结构

1.1 GelPak 芯片载具

GelPak 芯片载具以独特凝胶涂层表面著称，该凝胶层稳妥固定芯片、将位移致损风险降至最低，在坚固与柔韧间取得平衡，契合高度敏感电子组件。其结构为硬质塑料外壳包裹内层凝胶：外壳抵御外部冲击，凝胶提供缓冲，在易受震动的环境中尤为有效。主要优势在于为极娇弱组件提供出色防护——凝胶粘附抑制细微移动，硬质外壳再添一道物理防御。

1.2 康派克芯片载具

康派克载具采用泡棉基材固定芯片，轻量且吸震出色，柔韧性可容纳不同尺寸形状的芯片。结构上将泡棉置于刚性塑料或纸板外壳内，外壳抵御冲击、泡棉缓冲内部，兼顾防护与适配。

芯片防护机制

2.1 GelPak 的防护

凝胶涂层表面轻柔粘附芯片，在运输与存储中抑制移动与振动，对微芯片、光器件等敏感组件意义重大。

2.2 康派克的防护

康派克以泡棉缓冲结合刚性外壳，吸收冲击与振动；其方案还能按芯片尺寸灵活调整，避免定制凹格带来的长周期与高起订量。

复用性

3.1 GelPak 的复用

凝胶涂层表面在妥善维护下可多次使用，降低一次性耗材成本。

3.2 康派克的复用

康派克载具结构稳固、可反复使用，配合其真空托盘技术，在研发与小批量迭代中尤为经济。

康派克的真空托盘技术与良率

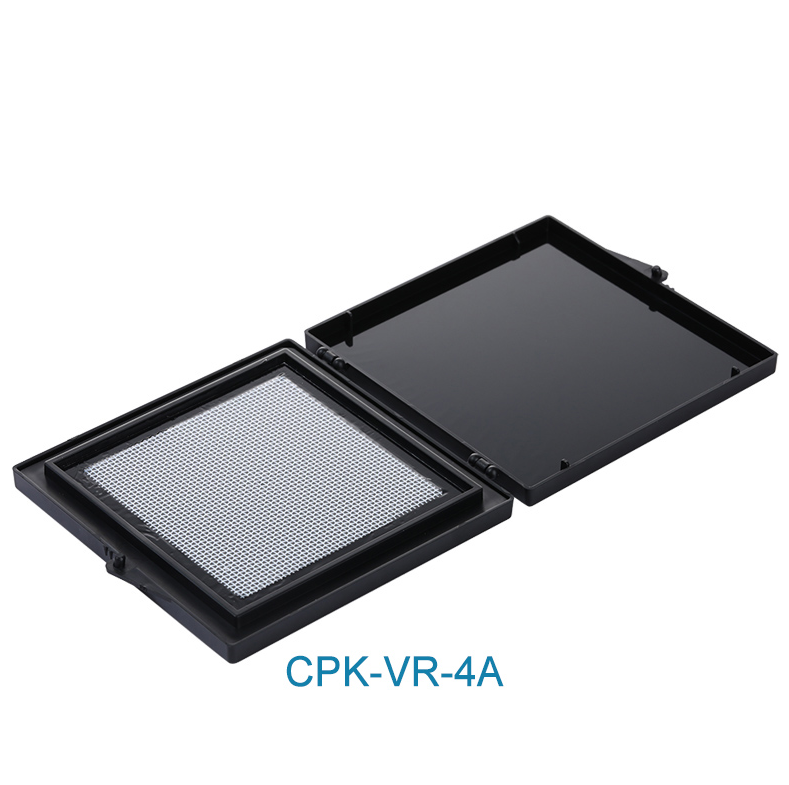

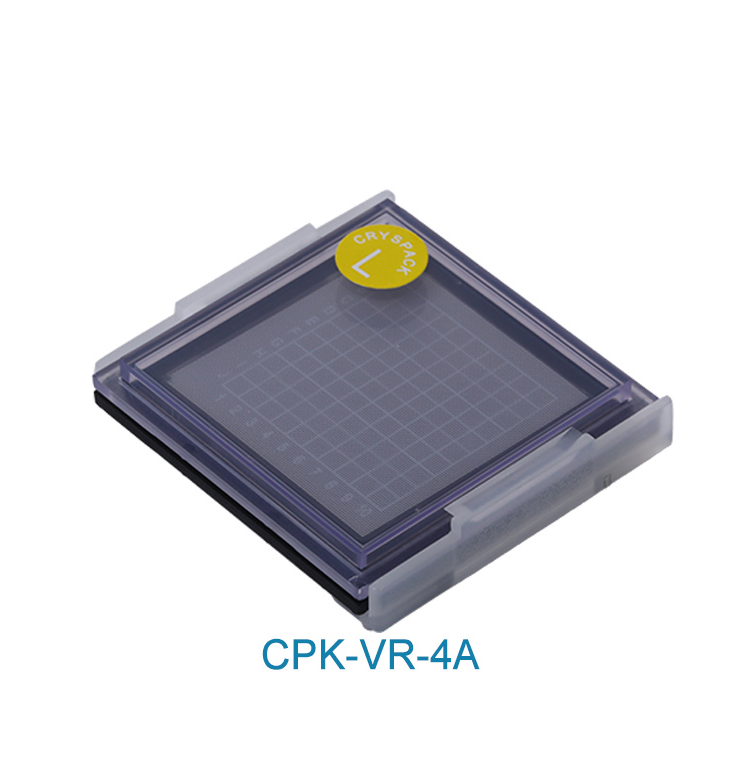

康派克开发了创新的真空托盘技术（典型如 CPK-VR-4A 真空盒），在运输、搬运与加工中固定器件，显著降低移动与损伤风险。该技术通过改变托盘内弹性膜表面的接触面积、最大化表面接触，将器件稳妥固定。

对良率的影响

采用康派克真空托盘技术，企业可大幅降低良率损失与损伤。器件的稳固固定保障其在运输全程保持理想状态，从而提升整体良率、减少报废。

灵活与定制

半导体行业创新节奏快，企业不断迭代芯片设计，亟需能容纳多种尺寸规格的包装。传统定制凹格华夫格托盘常伴随长交期与高最小起订量（MOQ），成本高、耗时长。康派克的芯片载具以灵活为设计核心——泡棉基材与真空托盘技术无需定制凹格即可容纳不同尺寸形状的芯片，让企业快速调整包装以顺应研发与生产演进。

对时间与成本的影响

免去定制华夫格托盘，康派克显著缩短交期、降低起订量，助力企业快速迭代、加速新品上市；省下的定制包装成本亦可投入进一步创新。

如需了解康派克芯片载具与真空托盘方案，请联系：电话 +8659187725779，或邮件联系。
